Limfjordskaj II - DKTYB-0003

Sværgodskaj til projekter - Kaj 2009, 2010

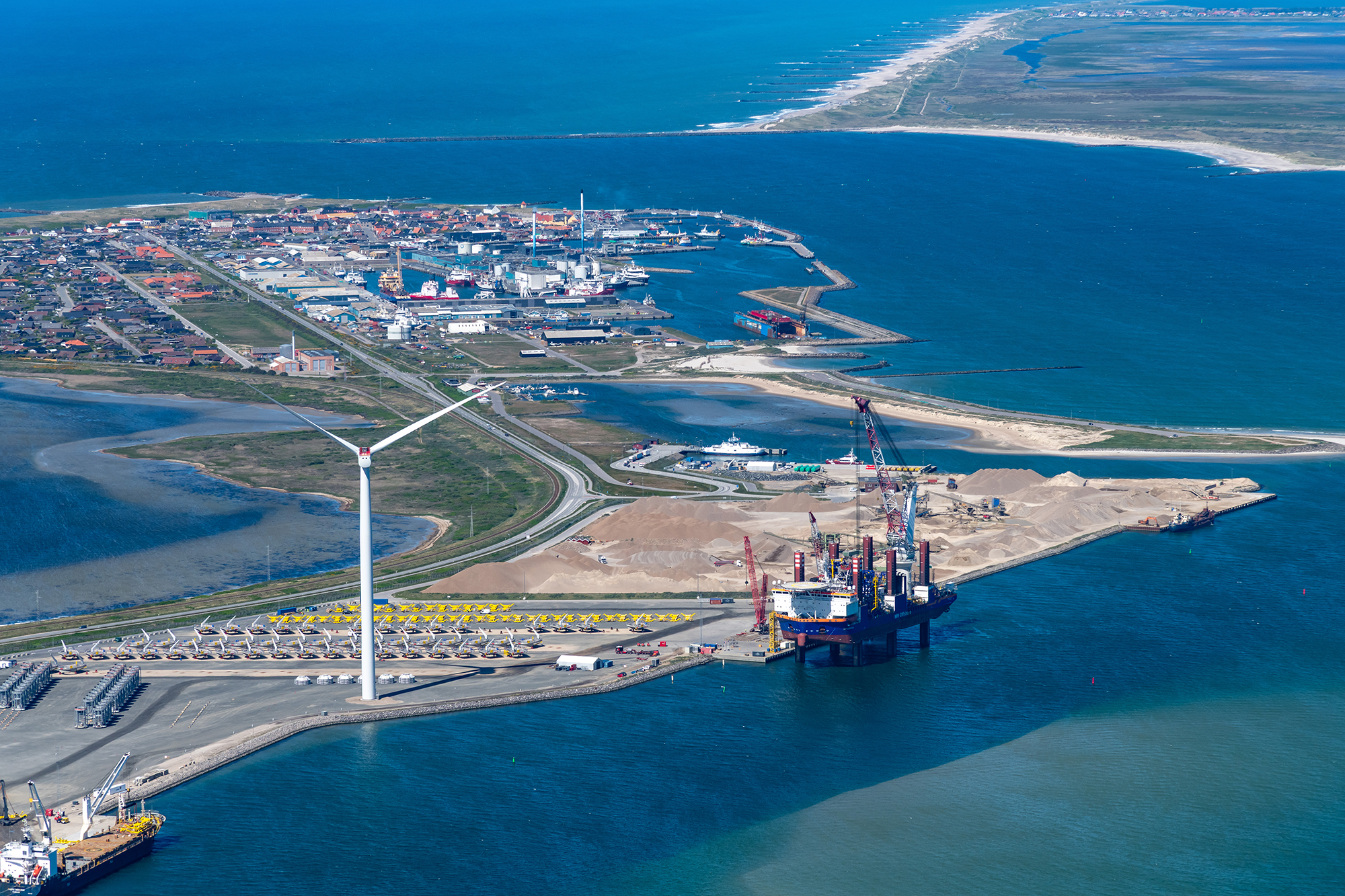

Projektkajfaciliteter til det helt tunge sværgods

Anlæggelsen af projektkajfaciliteterne i Sydhavnen i 2016 har øget Thyborøn Havns kapacitet til sværgods og åbnet for en ny aktivitet i form af projektgodshåndtering og installation af havvindmølleparker i Nordsøen.

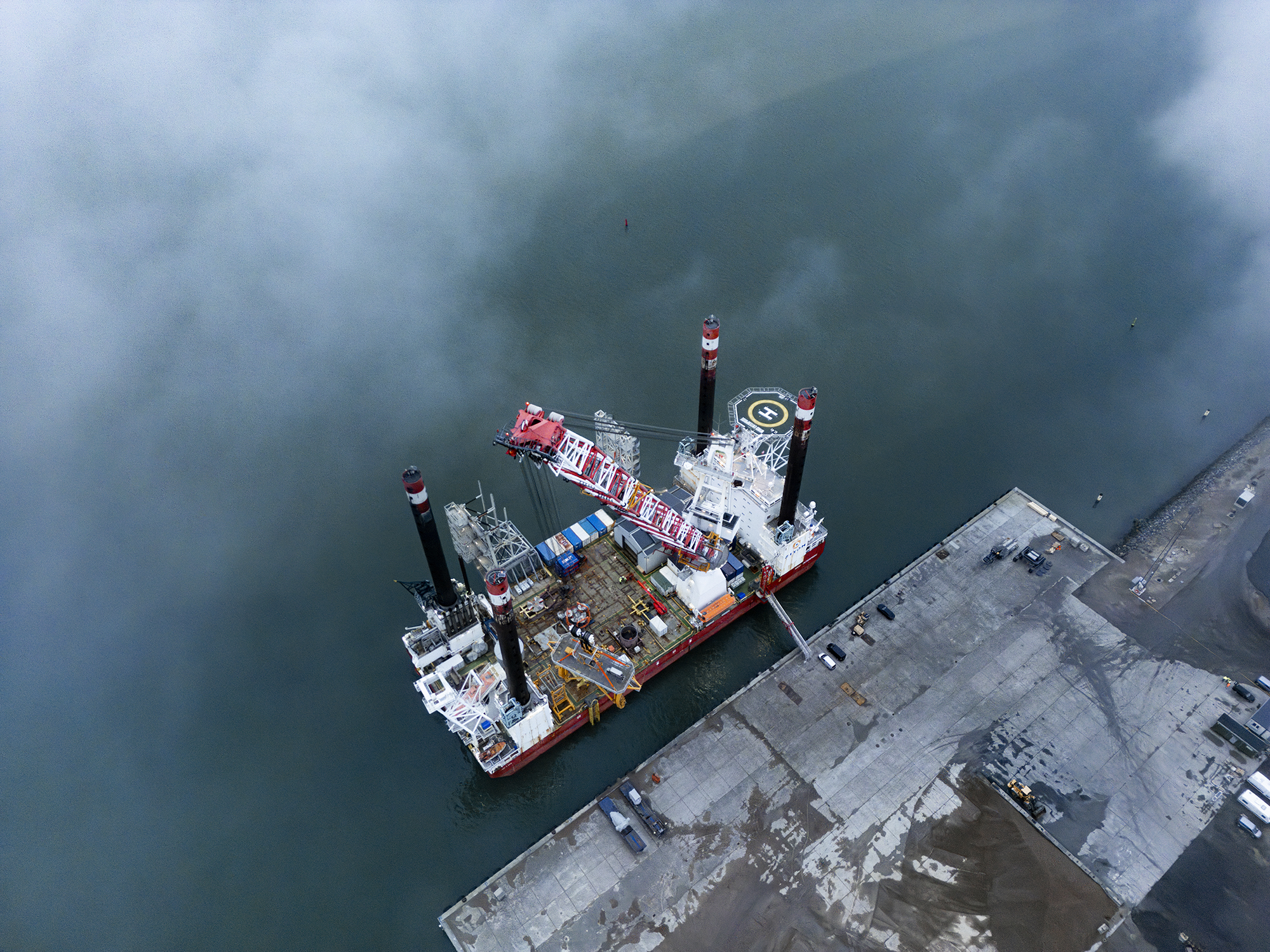

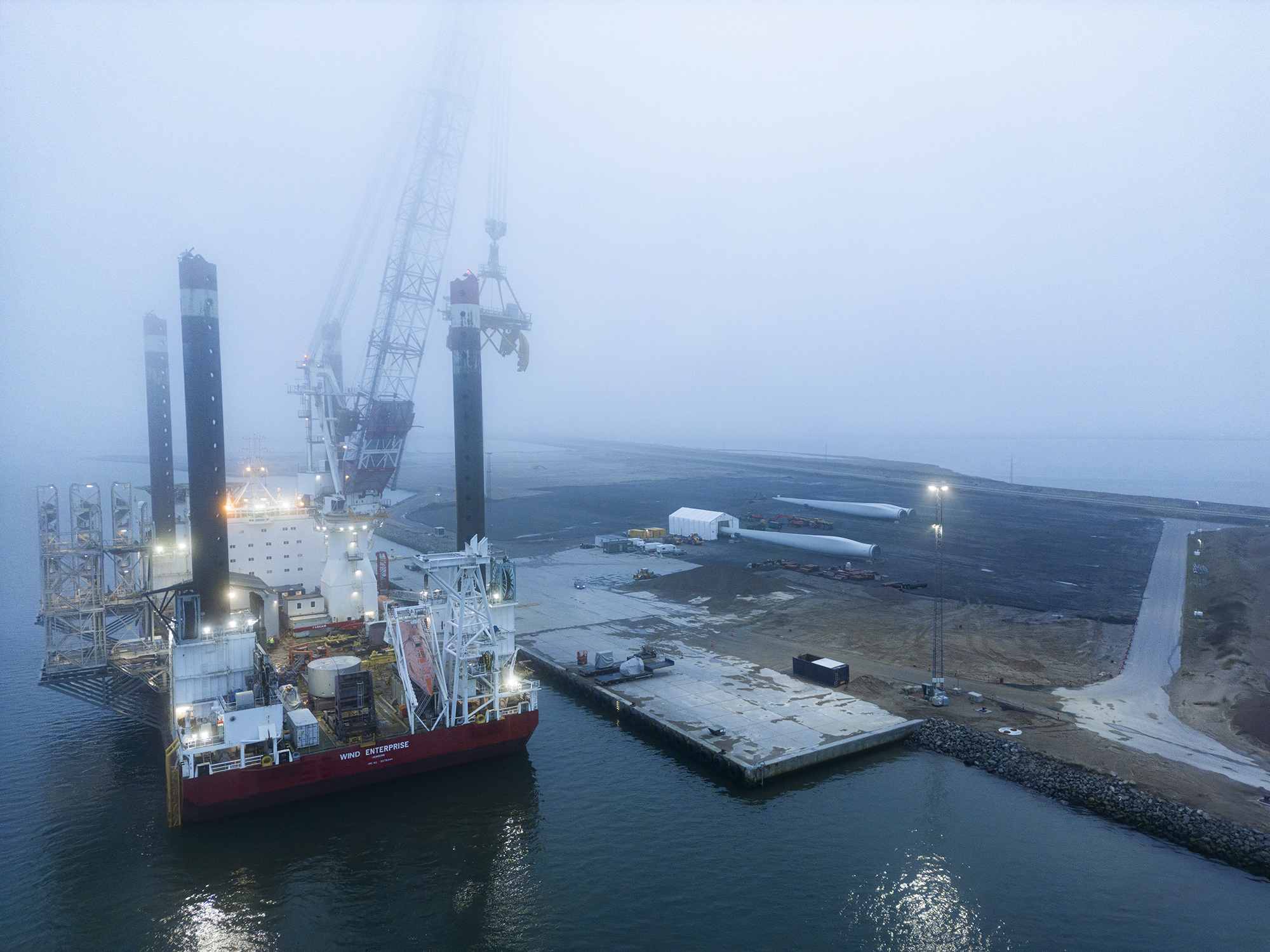

Projektkajfaciliteterne er derudover ideelle til mobilisering af offshore fartøjer og konstruktion af specialudstyr og -komponenter, der er for store at transportere ad landevej og derfor skal videre ad søvejen.

Fartøjerne har nem adgang til forsyningsstoffer som vand og el på kajanlægget, og det er nemt at komme af med skibsaffald og slopolie. Limfjordskaj II er et af de kajanlæg på Thyborøn Havn, hvorpå fartøjerne har adgang til kloakering.

Der er mulighed for at arrangere kajeksklusivitet til installations- og konstruktionsprojekter på projektkajanlægget. Så er fartøjet sikret plads ved kajen, så snart det ankommer til havnen.

Sikker besejling til kajanlæg

Sværgodskajanlægget ligger godt beskyttet fra Nordsøen inde i Limfjorden med østvendt indsejling til kajanlægget. Sikker besejling ved kajen i al slags vejr er sikret 365 dage om året.

Offshore Foundation Installation Vesterhav L1050549 Web

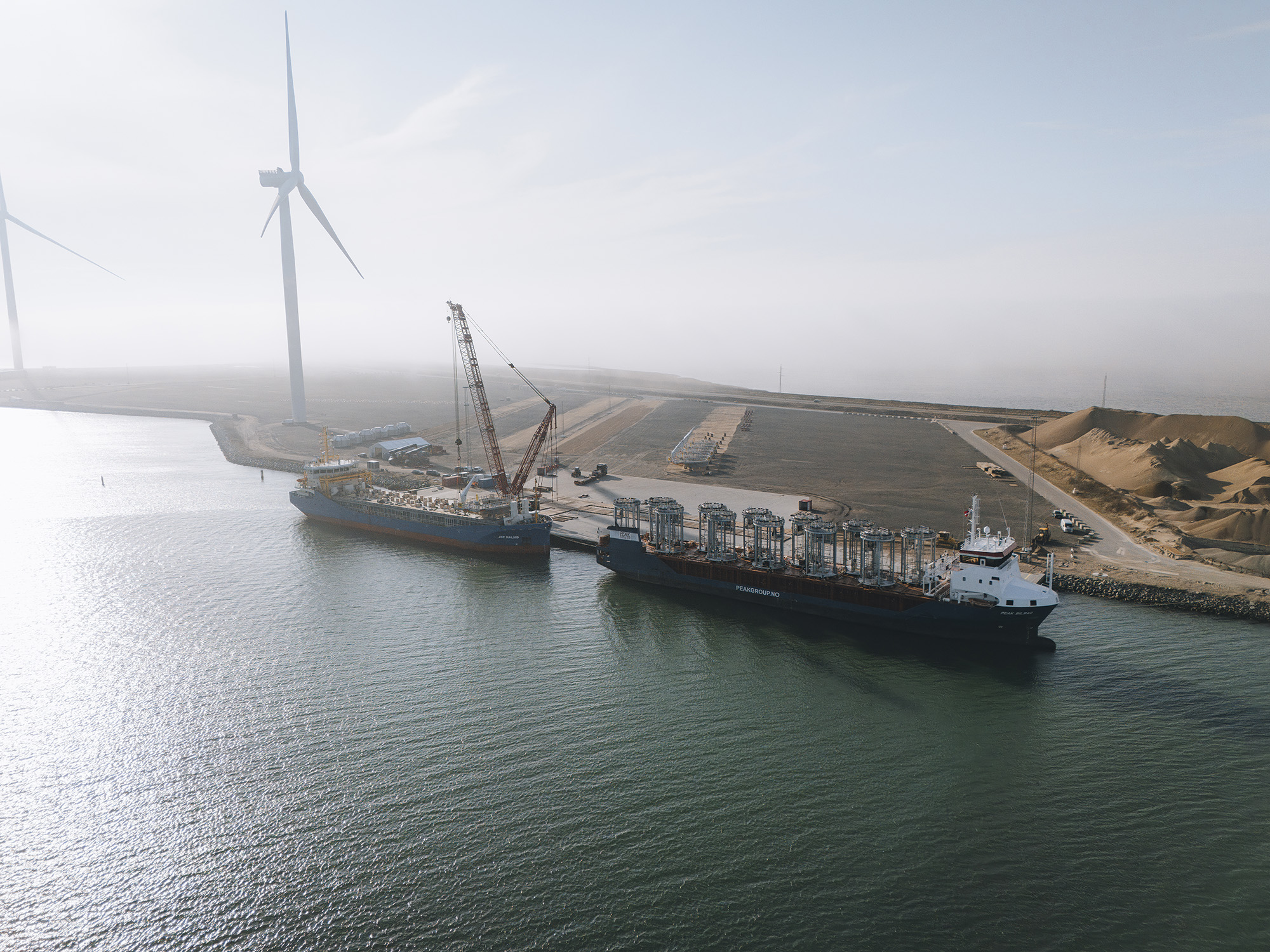

Sværgodskajanlæg med høj kapacitet

Kajanlægget er designet til de helt tunge løft og har en bæreevne på hele 23 tons pr kvadratmeter og en punktbelastning på 430 tons. Det er derfor ingen sag at løfte selv de tungeste transformere i land på denne kaj.

Fartøjets kran kan frit benyttes, og der er nem adgang for kraner på kajanlægget.

Cargo Transformer 0678 Web

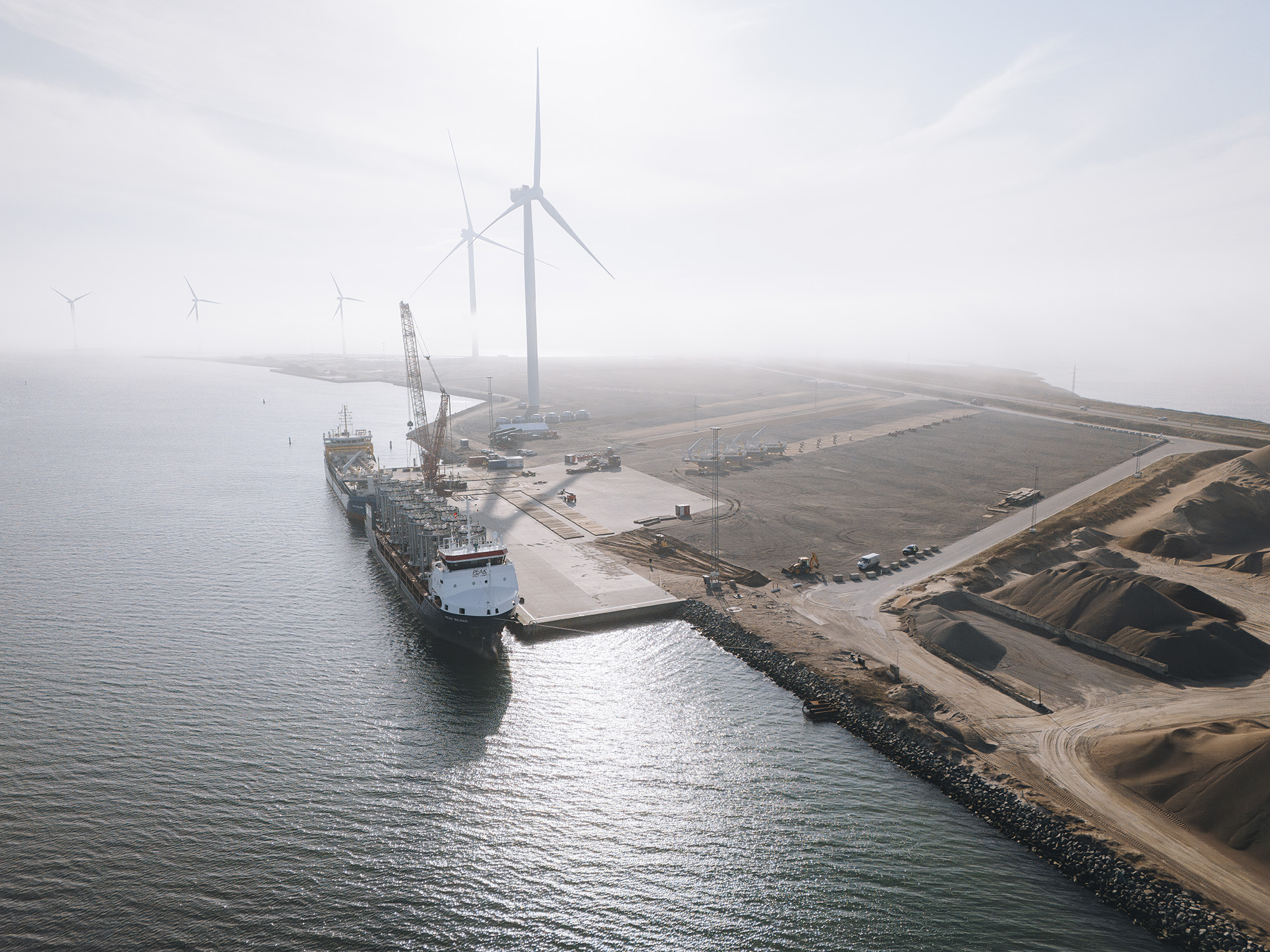

Masser af kajnært landareal

Der er god plads på kajanlægget, til de helt store sværgodsmanøvrer. Hele 150000 kvadratmeter baglandsareal til midlertidig oplagring på kajnær lokation er til rådighed. Og det er komfortabelt for både lastbiler og mobilkraner at manøvrere på området med det gode overblik faciliteterne giver.

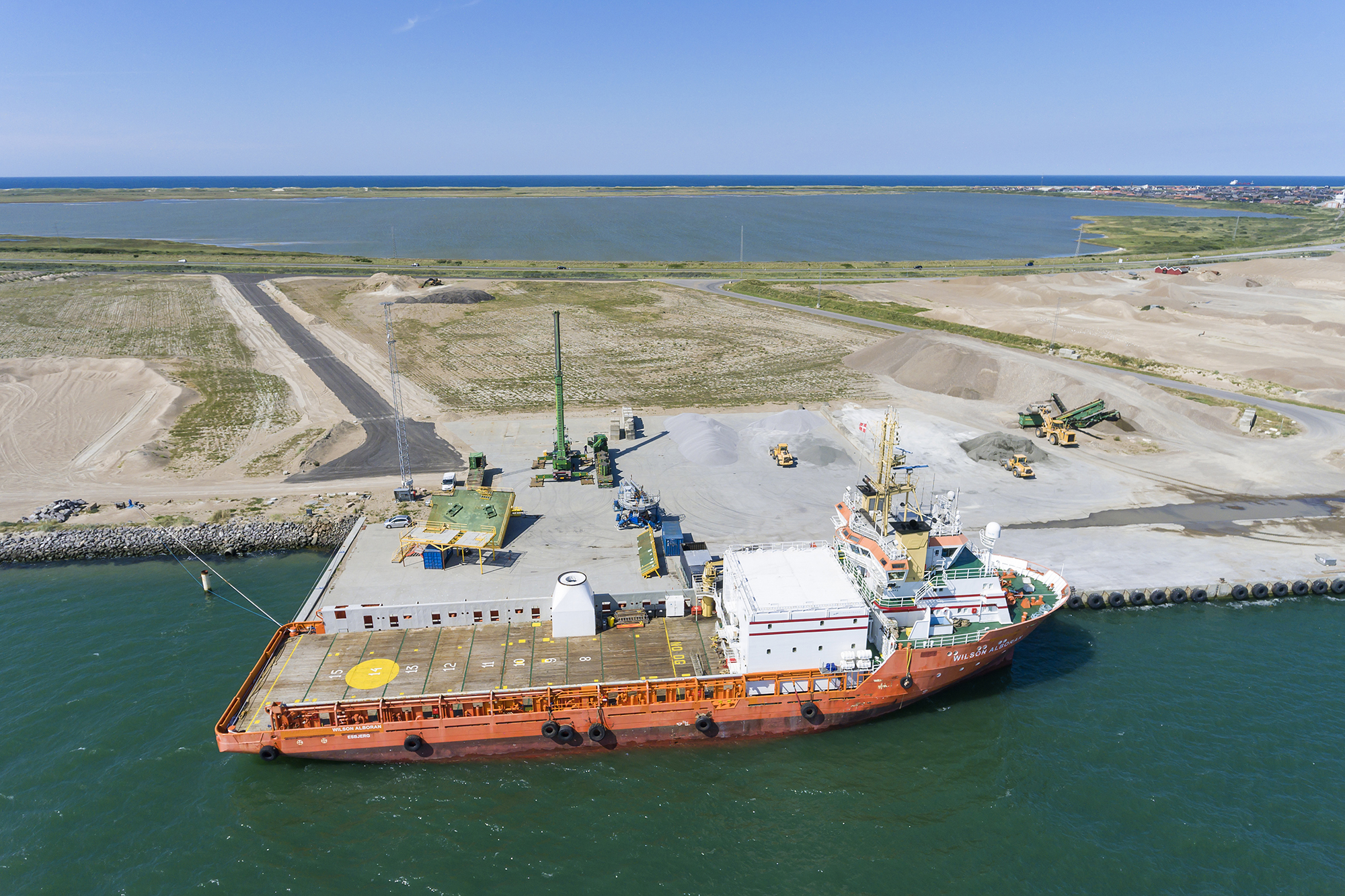

Limfjordskaj II 0151 Web

Gode arbejdsforhold

Kajgaden på Limfjordskaj II er 30 m bred. Bagved kajgaden er der et yderligere betonbelagt areal på 5000 m2 designet til sværgodsmanøvrer, hvilket sikrer særligt gode arbejdsforhold på kajfaciliteterne under komponenthåndtering.

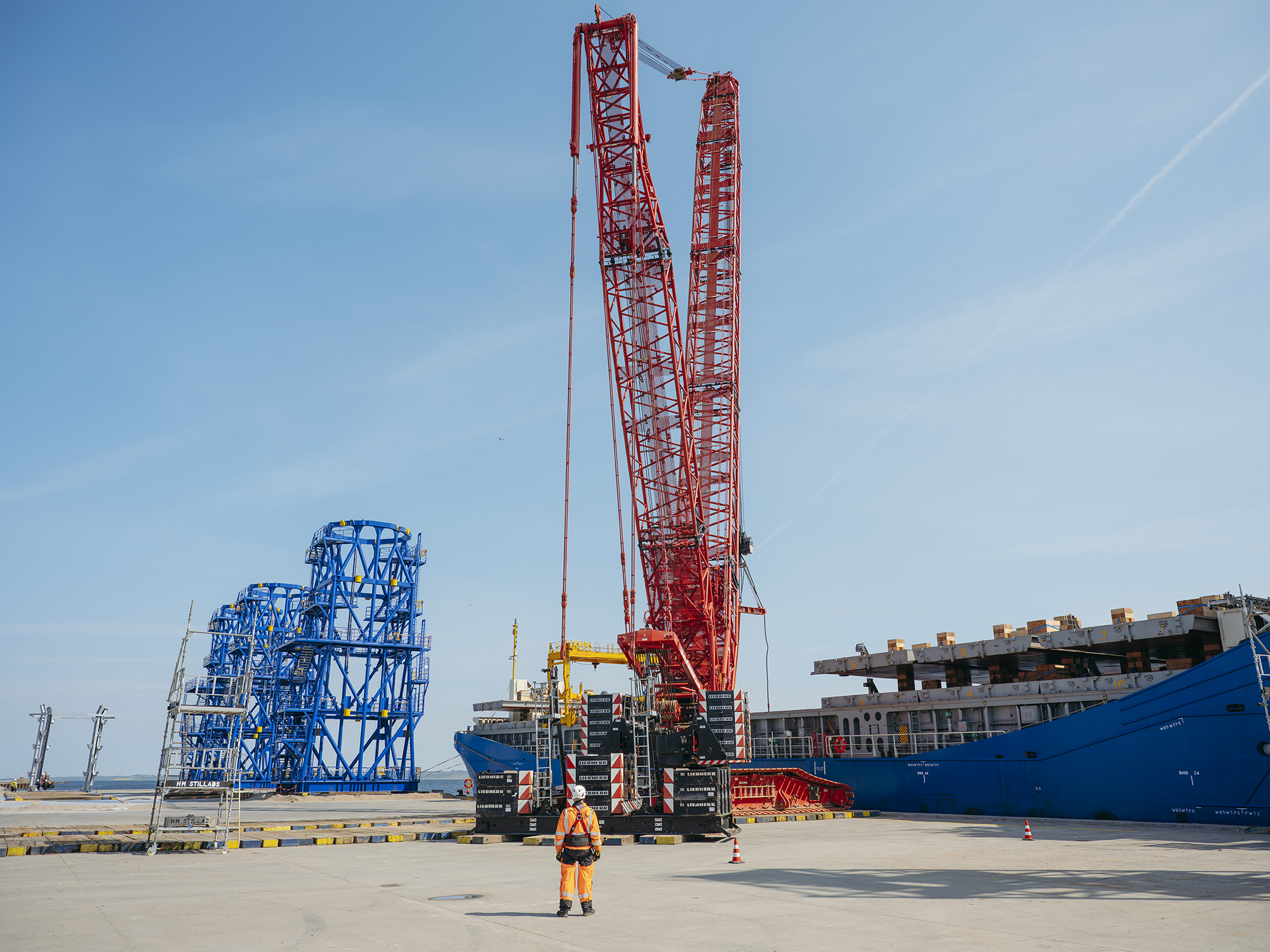

Offshore Mammoet Crane 2078 Web

Nem adgang fra kaj til vej

På Thyborøn Havn er der max 500 m fra kaj til hovedvej. Hele havnen udvides parallelt med hovedvejen og væk fra bymidten. Det forøger lastbilchauffør komforten betydeligt og sikrer et driftsikkert arbejdsflow uden ophobning og overbelastning, heller ikke i sommerperioden.

Access Road To Onshore Area2

RO-RO faciliteter mod syd

Den sydlige ende af Limfjordskaj II er udstyret med fendere til RO-RO operationer. To duc d´able og pullerter med høj SWL kapacitet er til rådighed syd for kajen til fortøjring af fartøjet under RO-RO operationer.

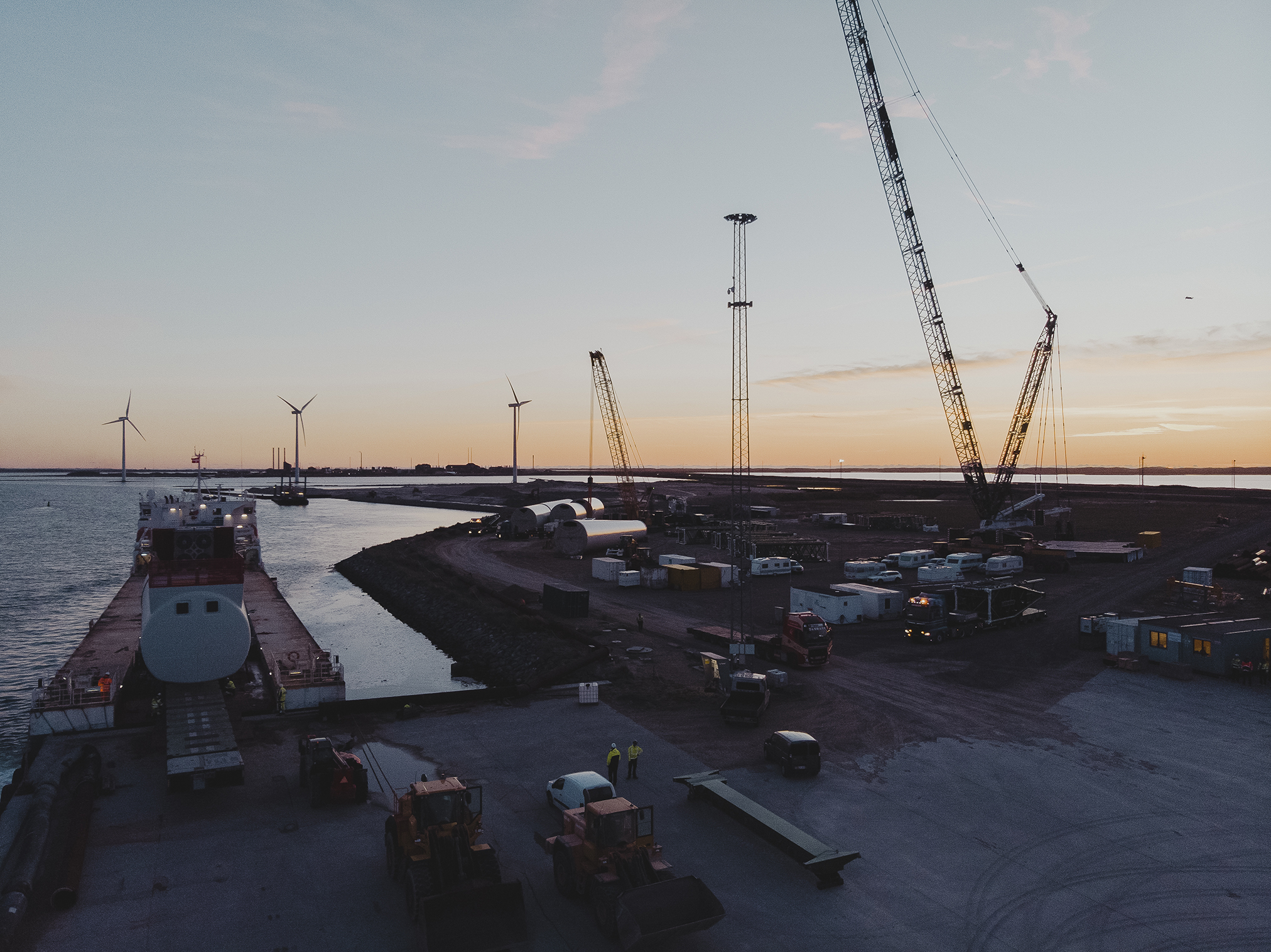

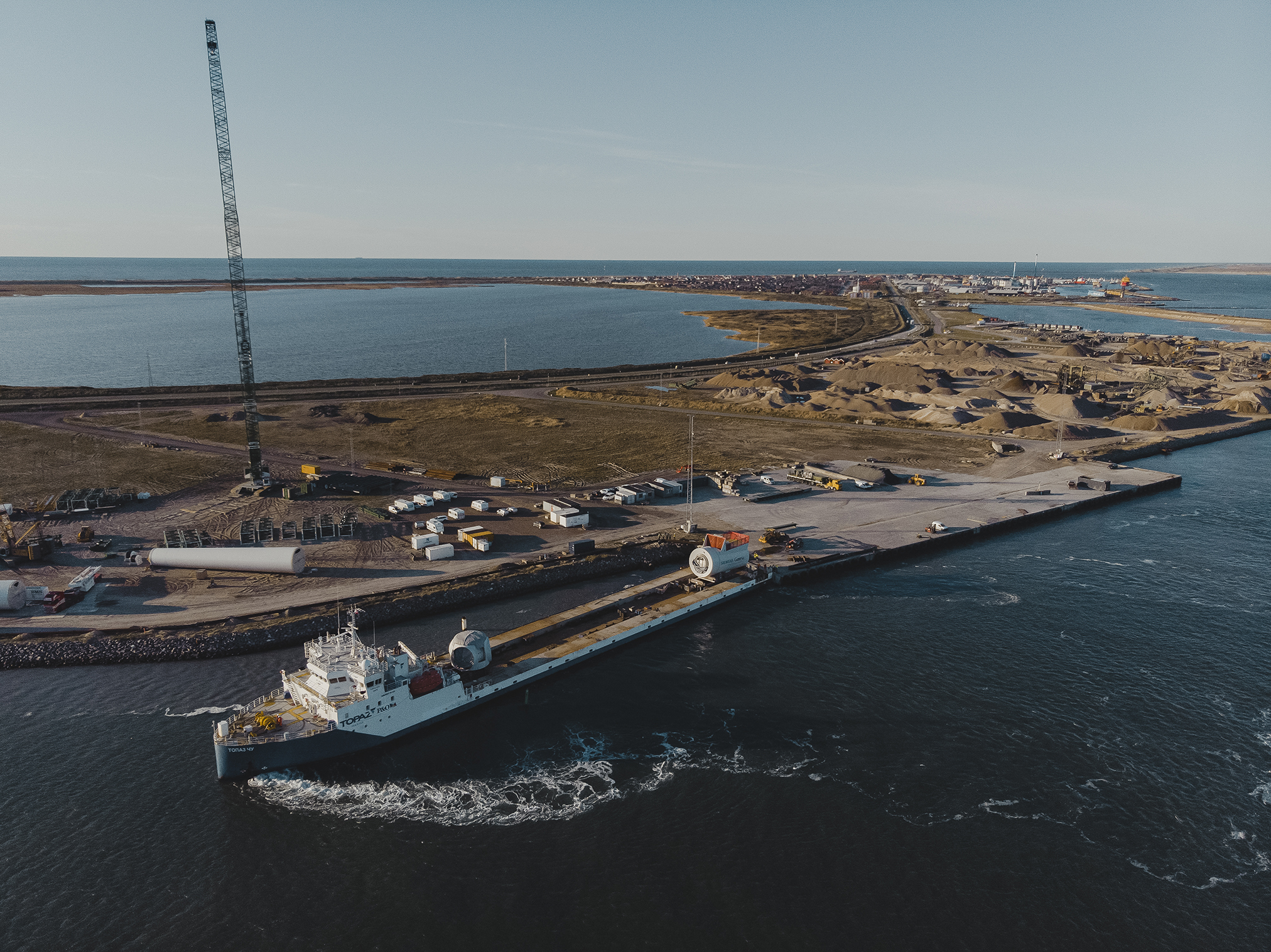

Wind Turbine Discharging 0735 1 Web

Stormpullerter og capstan

Limfjordskaj II er udstyret med to kraftige stormpullerter på 150-tonne SWL, en nord og syd for kajen og 11 stk. stormpullerter på 75-tonne SWL. Derudover er der to capstan, en nord og syd for kajen, lige ved siden af de kraftigste stormpullerter.

Stormpullert 150 Nord 4083 Web

Også velegnet til bulkgods håndtering

I perioder uden offshore konstruktioner benyttes projektkajen til talrige bulkgodsoperationer. Det er kajanlægget mindst lige så velegnet til, der er både meget nem adgang for lastbiler og fra kaj til hovedvej.

Infrastruktur i baglandet

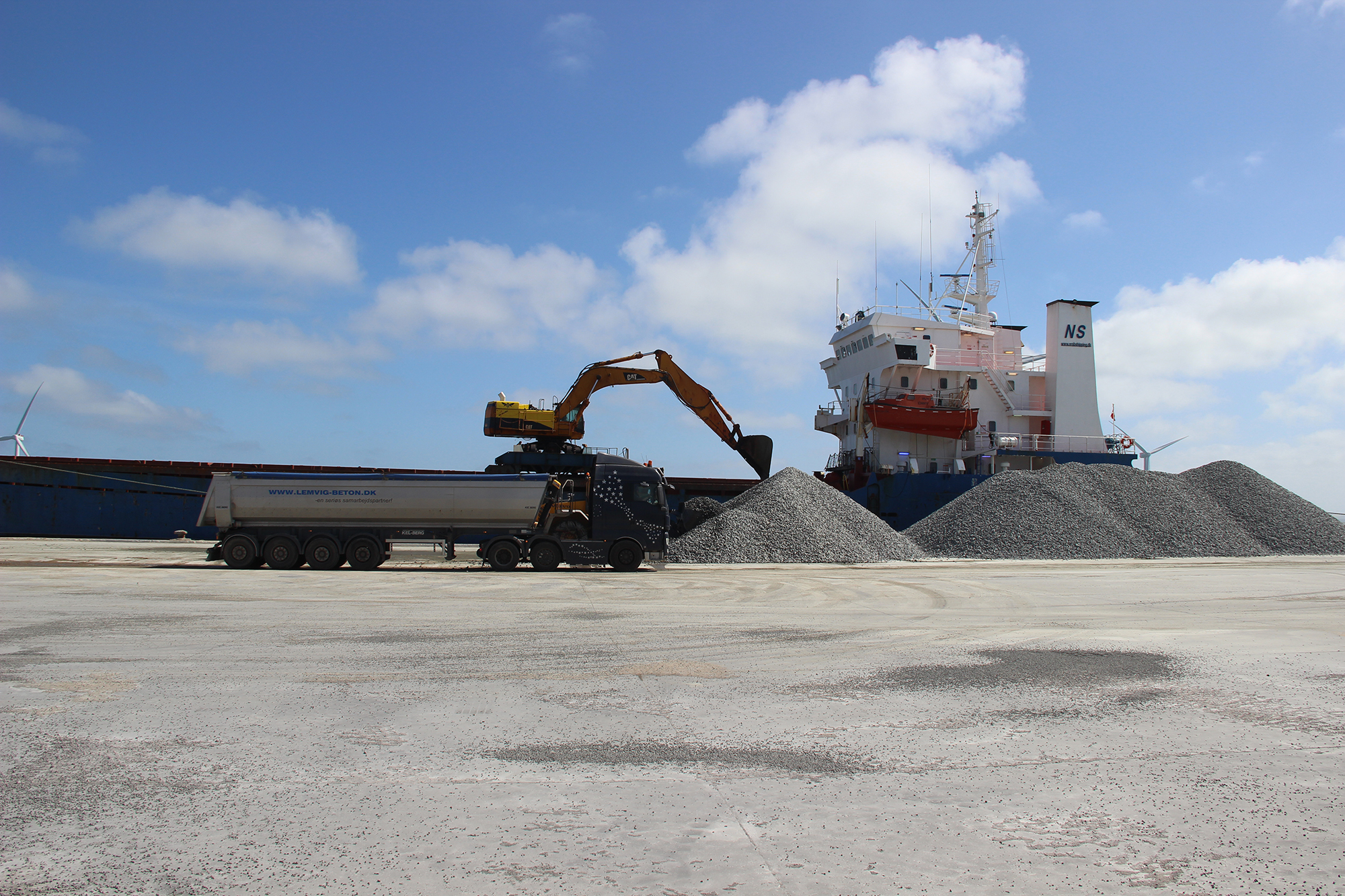

Railway Gravel 6174 Web

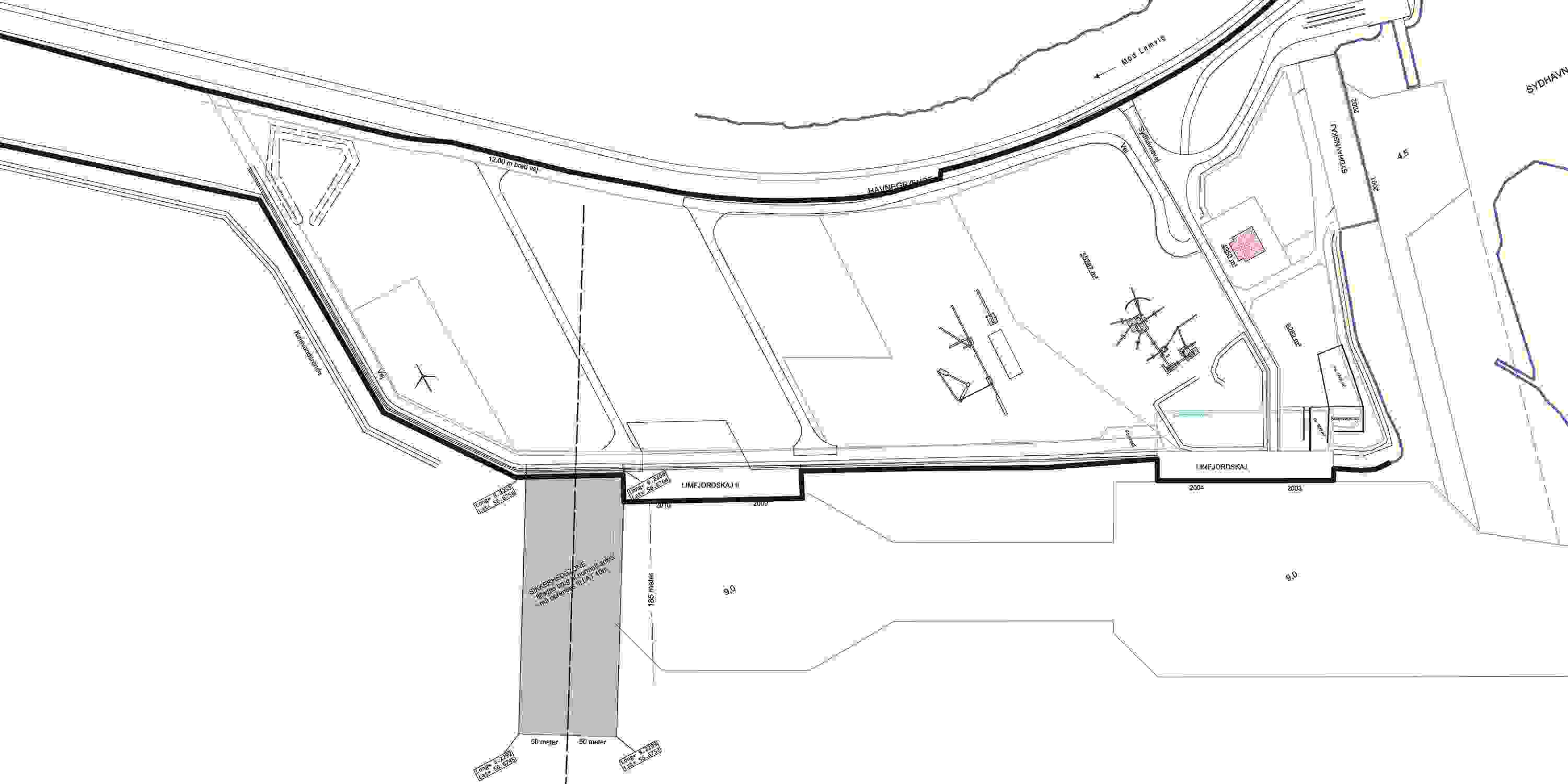

Tekniske data- Limfjordskaj II

Liggepladsnumre

Liggeplads 1
2009
Liggeplads 2
2010

Besejling

Vanddybde ved kaj, m, (LAT)
11
Svajebassin, m
180
Indsejlingskorridor, m
90
Strøm, kn
1

Kajanlæg specifikationer

Dimensioner

Kajlængde, m
182
Kajkote, m
2,2
Kajbredde, m
30
ISPS port, bredde, m
5
ISPS port sværgodstransport, bredde, m
20

Kapacitet

Bæreevne kaj, t pr m2
23
Fordelt belastning, t pr m2
430
Punktbelastning, t
430
Lodret bæreevne på kajvæg / hammer, t pr. m
34

Type

Spunsvæg
Hammer type, beton
Hammer bredde, m
1
ISPS kajanlæg
Kajbelægningstype, beton
Sværgodskajanlæg

Service

Adgang for maritim service
Adgang for kraner

Historie

Byggeår
2016

Udstyr på kajanlæg

Forsyninger

Elforsyning
El-standere på kaj
2
El-udtag stander 1 på kaj, 125 amp
2
El-udtag stander 1 på kaj, 63 amp
2
El-udtag stander 1 på kaj, 32 amp
2
El-udtag stander 2 på kaj, 63 amp
2
El-udtag stander 2 på kaj, 32 amp
2
El-specifikationer, kWa, Volt, Hz
10, 400, 50
Vandforsyning
Vandhydranter på kaj
2
Vandtilførselskapacitet, tons og m3 pr time
100
Wi-Fi, fiber forbindelse
Bunkring
Slopolieaflevering
Skibsaffaldsaflevering

Maritimt udstyr

Fender diameter, m
1,8
Fender bredde, m
0,75
Afstand mellem fendere, m
0,8
Pullerter, antal
11 & 2
Pullert type, bean
Pullert swl, styrke, t
75 & 150
Afstand mellem pullerter, m
21
Capstan ved kaj
2
Duc d'albe ved kaj
2

Sikkerhed

Redningsstiger på kaj, antal
4
Redningsstige, type SeaSafe med LED lys
Afstand mellem redningsstiger, m
40
Redningsposter, antal
2
Sikkerhedskrav, sikkerhedshjelm påkrævet

Miljø

LED Belysning, antal
2
LED Arbejdslys, antal
2
Kloakering
Slopolieaflevering
Skibsaffaldsaflevering

Baglandsareal ved kajanlæg

Dimensioner

Onshoreareal v kaj, m2
150000
Projektareal, m2
5000
Projektareal, bredde, m
102
Projektareal, dybde, m
51
Betonplade feltstørrelse, m
5x5
Oplagringsareal , m2
120000

Kapacitet

Bæreevne, betonareal v kaj, T pr m2
23
Projektareal belægningstykkelse, cm
23
Bæreevne, oplagringsareal, T pr m2
50
Belægningstykkelse oplagringsareal, cm
40

Type

Belægningstype projektareal , beton
Belægningstype onshore areal , skærver

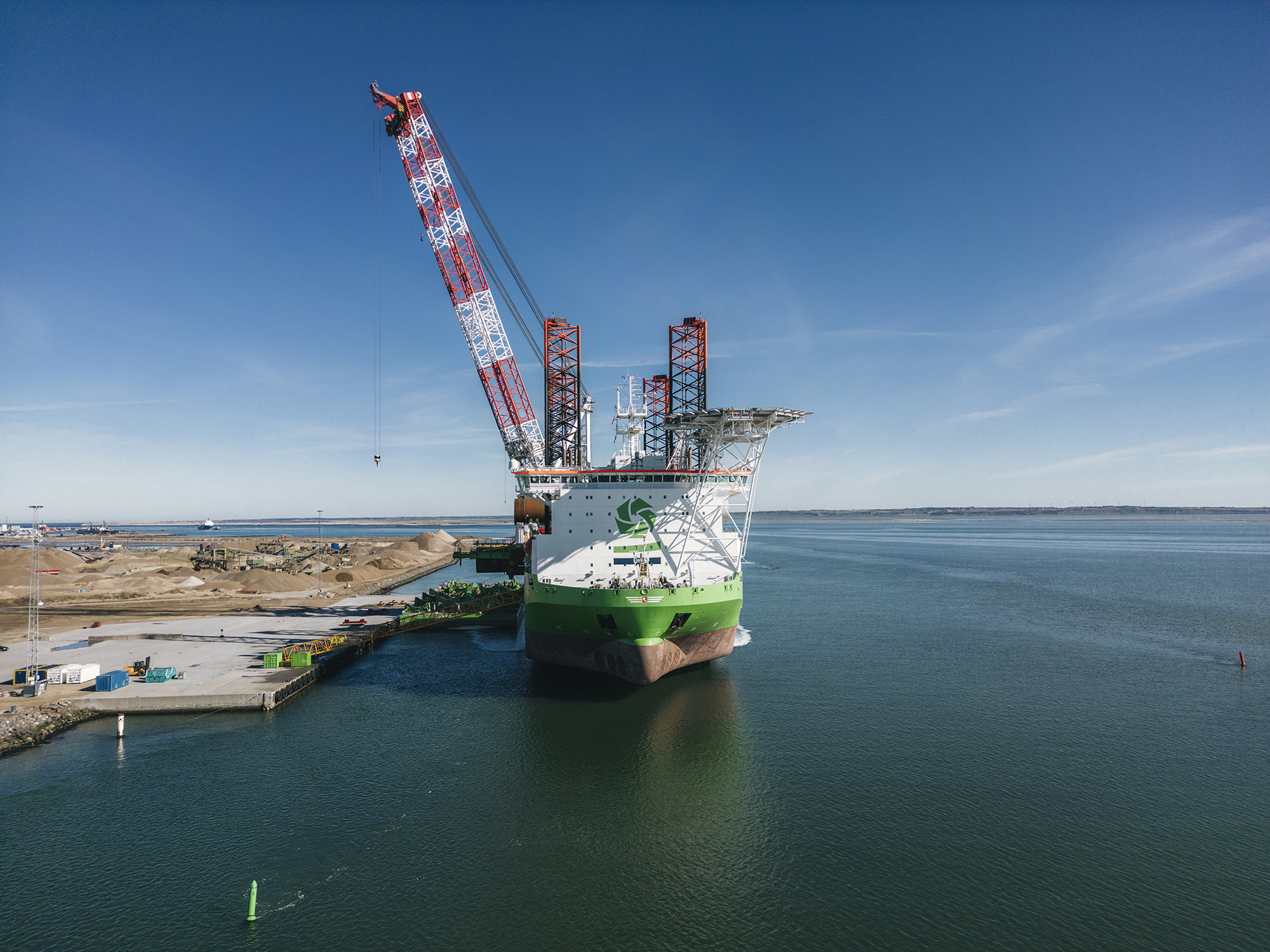

Limfjordskaj II Innovation DJI 0570 Web
Cargo Transformer 4676

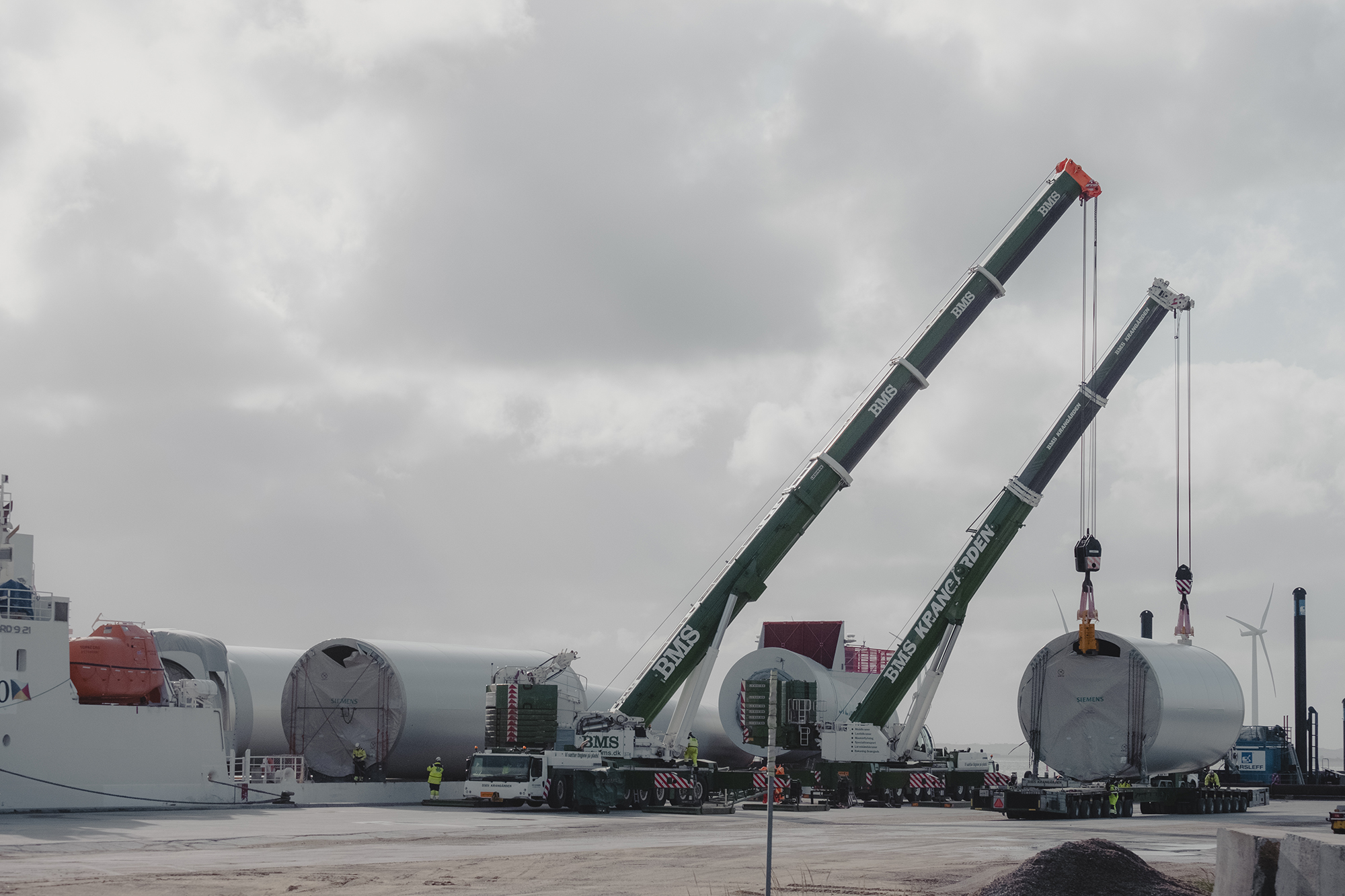

Wind Turbine Discharging 0735 1 Web
Wind Turbine Discharging XH17255 1 Web

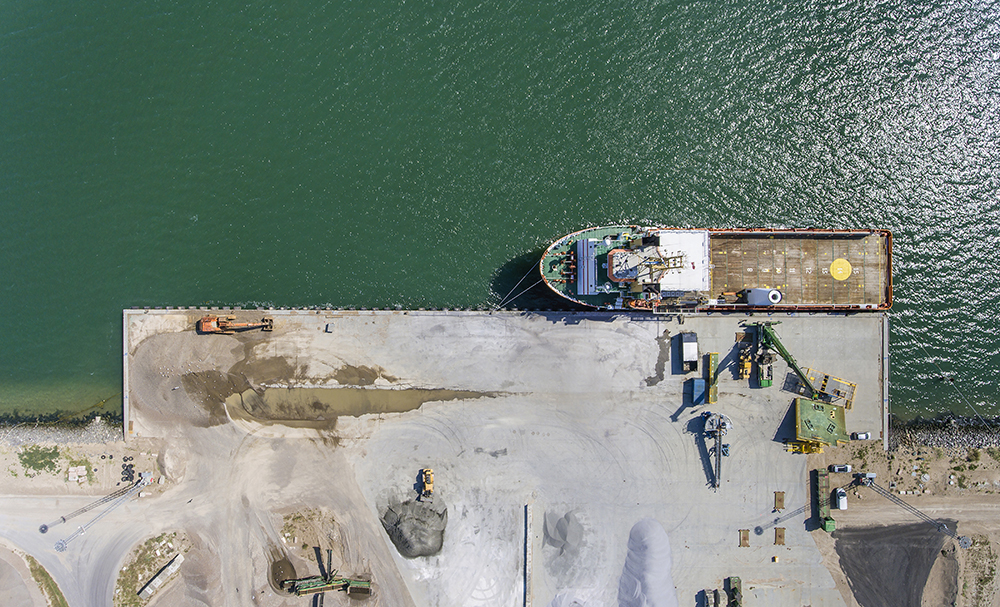

Limfjordskaj II Ovenfra 0153 Web
Offshore Foundation Installation Vesterhav MKF0491 Web
Mobilisation 0410 Web
Limfjordskaj II 0140 Web

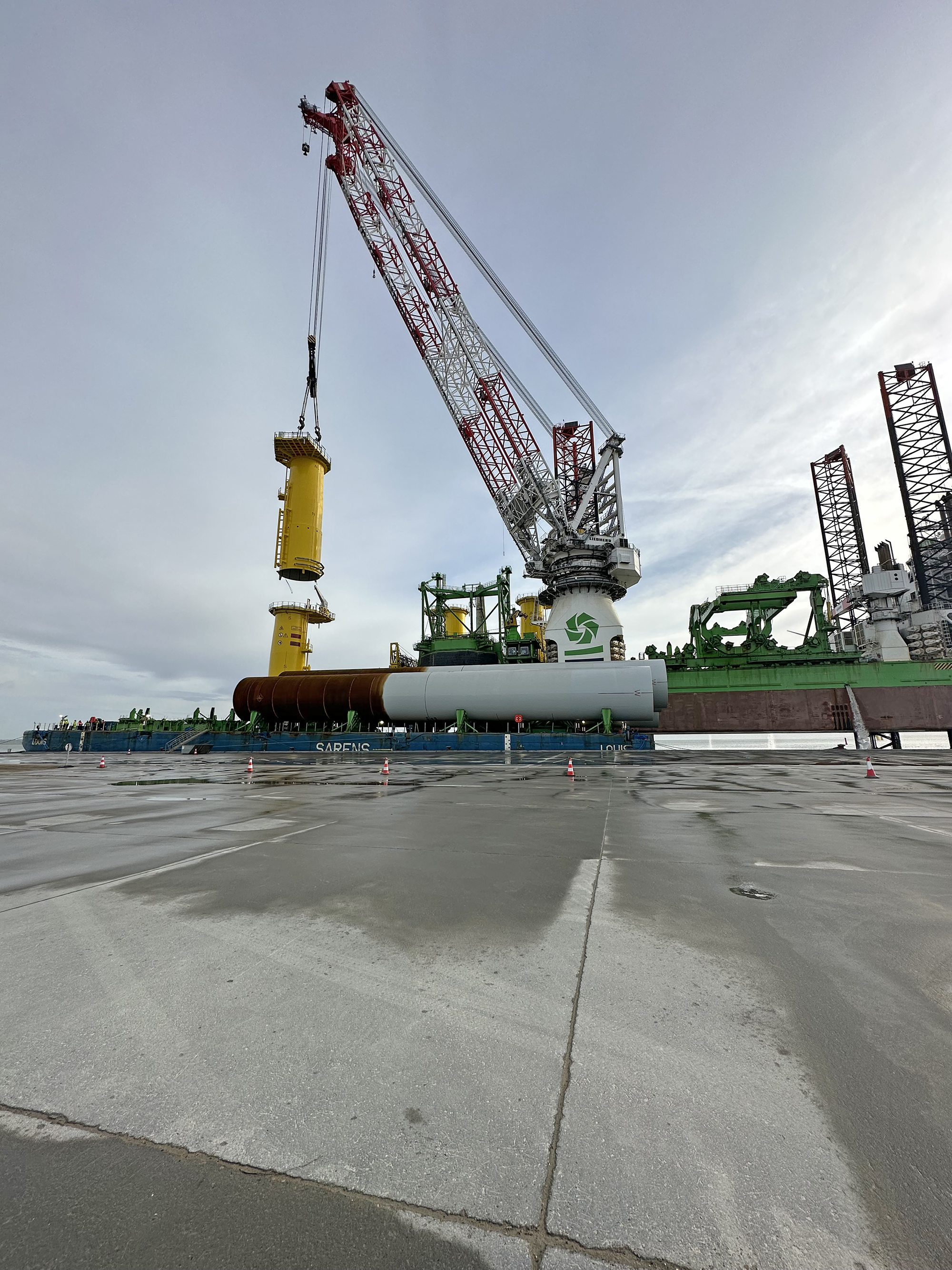

Offshore Foundation Installation 6098 Adjusted Web

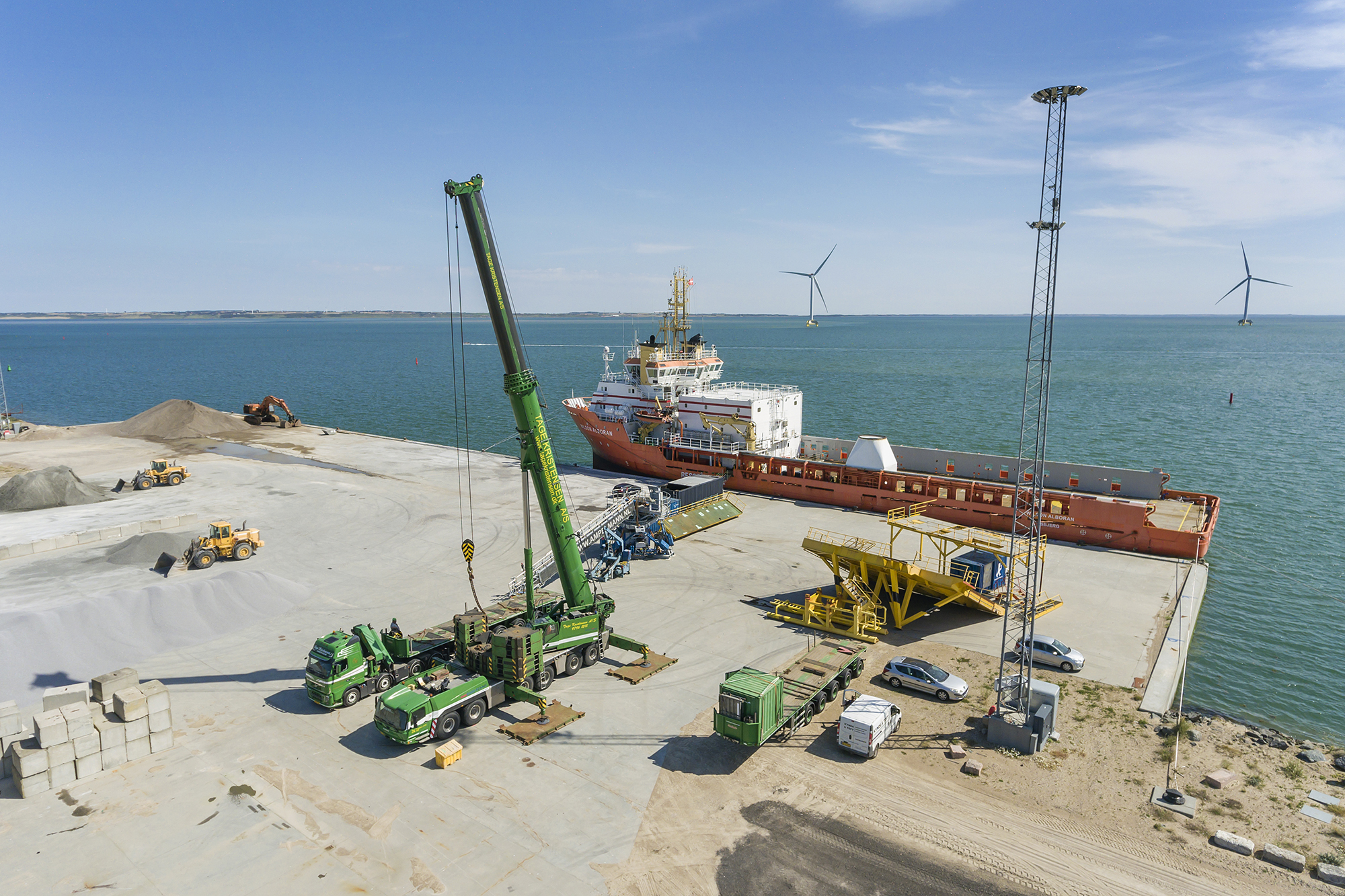

Limfjordskaj II 0137 Web
Wind Turbine Discharging 0808 Web

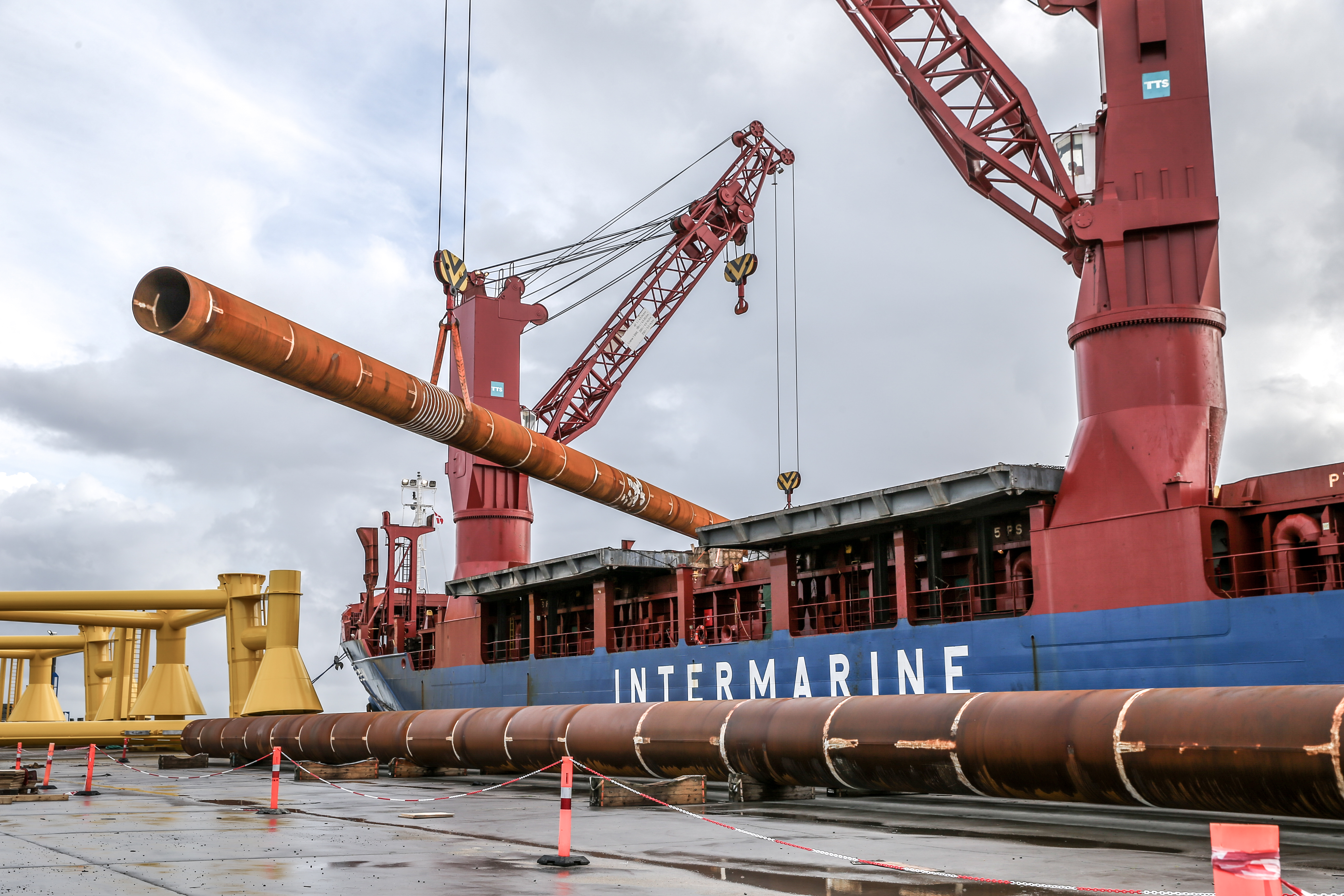

Offshore Installation AS5I0515
Wind Turbine Handling L1270007 Web
Wind Turbine Discharging 0754 1 Web
Wind Turbine Discharging 0712 1 Web
Limfjordskaj II Innovation DJI 0583 Web
Offshore Foundation Installation Vesterhav XH14372 Web
Limfjordskaj II 0151 Web

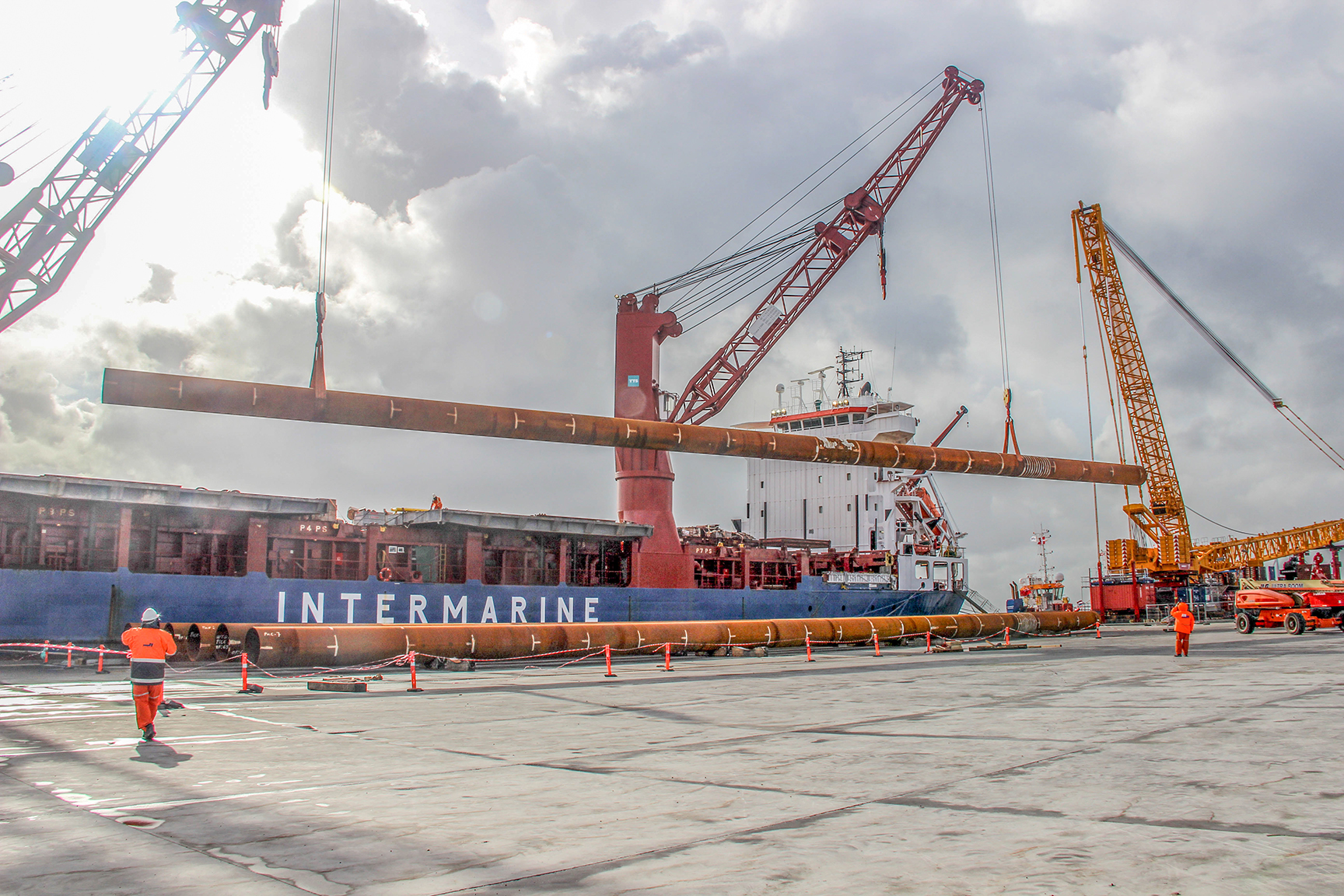

Offshore Installation 2323 Web
